一、天線信息測試儀的應用概述

1、背景概述

    長期以來，運營商主要注重設備參數等方面，對基站天饋線的優化注重較少，造成網絡優化中基礎與高層優化脫節，網絡的性能并沒有得到明顯改善。從各省現網情況來看，部分天線質量差、話務吸收不足等問題是當前影響網絡質量的重要因素。這馬上引起了集團公司的高度重視，于2011年發起了針對天饋的專項普查行動——工兵行動。

    天線方位角、下傾角、經度、緯度、海拔等信息的測量是天饋系統排查的重點內容。目前檢測這些參數，主要是通過機械羅盤、坡度儀、GPS儀等設備，人工使用機械羅盤、坡度儀的方式測量方位角和下傾角。這樣，精度差，效率低。同時數據無法及時上傳到后臺網管中心，整個測量過程環節多，存在諸多不足之處。

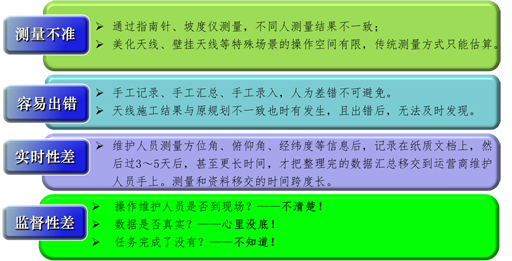

圖：當前天饋線維護和優化工作存在的問題

    我司在福建移動公司的指導和幫助下，開發了“天線信息檢測系統”。它采用先進的傳感器件和模塊，將天線方位角、下傾角、經度、緯度、天線掛高、無線環境參數，以及其它輔助參數遠程上報到網管中心，從而實現天饋信息的自動測量和遠程上報。它非常適合應用在現網基站天線的建設、驗收、優化、維護各階段的工作。

2、天線信息測量儀在現場的測試功能

3、天線信息管理功能——（傳統模式與TLT-MAIN-G2儀表模式形成鮮明對比）

二、天線信息測試儀在網優、工程驗收等階段的應用

三、典型應用：LTE網絡建設的工參管理（ 統一專業的工參網管平臺 ，提升天線工參的管理水平 ）

隨著LTE網絡建設的加快，勢必壓縮各工程階段的進度，這將在一定程度上對建設、驗收、優化、維護等階段提出更高的要求。因此，便捷、高效、準確的測量儀表、工具、管理平臺就顯得格外重要。它能夠在一定程度上大大提高工程質量，達到預期效果，同時，當需要調整參數的時候，通過管理平臺，分析歷史數據，快速作出正確的決策。

天線信息測試儀在LTE天線建設過程中，可應用于站點勘查、天線施工、天線驗收、天線優化和天線維護各個階段，并且測量數據統一管理。

1、站點勘查

站點勘查過程中，可用天線信息測試儀的定位功能，獲取待建站點的經度、緯度、海拔等參數信息。

2、天線施工建設

在施工建設階段，采用天線信息測試儀測量天線掛接的正確性（方位角、俯仰角、經緯度、掛高等），施工完成后，測量天線工參，即時遠程發送到后臺數據庫中，與后臺預先導入的設計院設計參數進行自動比較，判斷是否安裝正確。在工建階段，天線信息測試儀起到如下效果：

（1）提高施工工作效率

（2）提高施工精度

（3）施工管理過程和結果可查可控

（4）遠程驗證天線安裝是否達標

（5）減少后續新站點評估的工作量

3、天線施工安裝后的驗收

天線施工安裝完成后，需要進行安裝正確性的驗收，目的是確保天線安裝符合設計要求，包括方位角、俯仰角、經緯度、掛高等參數，以及掛接的可靠性等內容。只有符合設計要求的天線，才能正式投入到現網使用。

從以往經驗看，天線的安裝存在諸多問題：如方位角偏離設計要求、沒壓俯仰角等問題。因此，天線安裝驗收顯得格外重要，也是容易被忽略的一個階段。

天線信息測試儀是專業測量天線工參的儀表，具有效率高、誤差小，數據可信度高等特點，它非常適用于作為天線安裝及調整的工程驗收工具。在天線驗收階段，它起到提高工作效率，避免人為誤差的作用。

4、網絡優化階段

天線的驗收，主要是驗證天線的安裝結果與設計院設計結果的一致性。滿足設計院要求，通過驗收的天線，是否就能夠滿足網絡覆蓋的要求，還需要在基站開通后，現網測試才能清楚。實際經驗表明，通過驗收的天線，在現網使用過程中，還需要進一步的優化調整，才能夠達到最優效果。而且，這種優化調整，往往還需要經過多次調整才能達到。

天線信息測試儀不僅提供便捷高效的測量手段，還提供專業的管理平臺。天線經過多次優化調整，每次調整都通過天線信息測試儀測量調整結果，并即時把測量結果發送到管理平臺上，管理平臺提供分析工具，通過多種展現方式（如曲線、柱狀、表格等）展現出天線每次調整的歷史數據。網優人員結合現網測試數據，進一步調整天線，從而達到最優覆蓋效果。

5、日常代維巡檢和專項應用

天線的日常代維巡檢，以及專項（如工兵行動）是運營商保障網絡的重要手段，也是日常工作的重要組成部分。基于目前代維巡檢存在的諸多不足之處，采用天線信息測試儀作為天線巡檢或?qū)ｍ?xiàng)普查所使用的儀表，它具有精度高、避免人為干擾不容易出錯、實時性高、監督性好等諸多優點。

總結：統一專業的工參網管平臺 ，提升天線工參的管理水平
